| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Zion communication OR OEM |
| 証明: | ISO, CE, RoHS, UL |
| モデル番号: | フリープレッシャーツールレスプラグ |
| 最小注文数量: | 1,000 PC |
| パッケージの詳細: | 1つのPC/Plastic袋、PCS/Carton |
| 受渡し時間: | 普通10仕事日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 30,000 PCS/月 |
| モデル: | フリープレッシャーツールレスプラグ | Bnad: | ザイオン通信 |
|---|---|---|---|
| 色: | ブラック、グレー | 積載量: | 60kg |

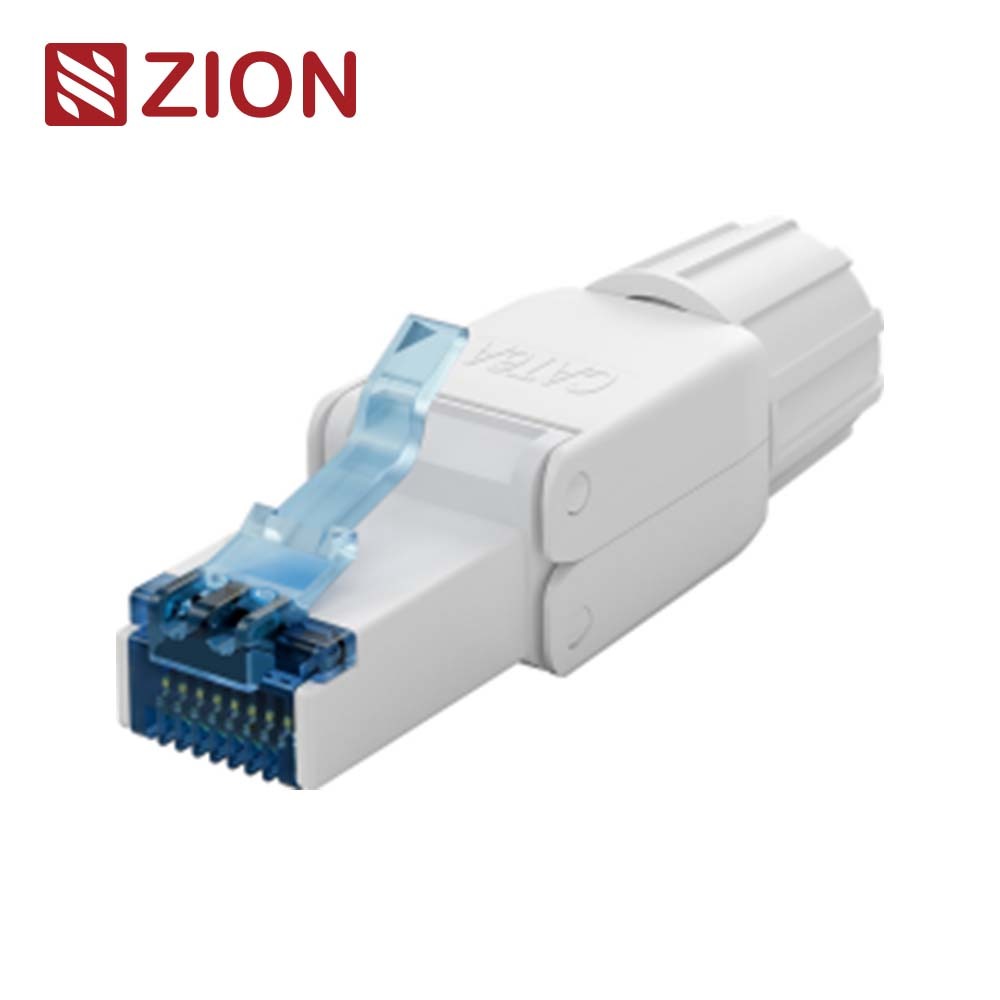

ZCTPU6A-B2は CAT6A RJ45 無シールドの無道具プラグで, 22AWG, 23AWG の固いケーブルと鎖ケーブルの両方をサポートする, 急速なフィールド終了のために設計されています.構造化銅ケーブルプロジェクトのAWGおよび24AWG範囲.
主な製品画像,爆発したインストールビュー,配線配列図,アプリケーション写真をここに追加します.
ツールなしの終了デモ,T568配線ガイド,フィールドインストールビデオ,または工場概要に適しています.
CAT6A RJ45 UTP ツールレスプラグは,従来のクリップツールワークフローなしで迅速で繰り返す組み立てを必要とするプロジェクトのために設計されたフィールド端接続器です.CAT6Aレベルの常連接続の調整を維持しながら,技術者が直接現場でケーブルを終了する必要がある構造銅装置のために配置されています..
このモデルはシールドなしで,22AWG,23AWG,および24AWGサイズで,固体ケーブルとストランディングケーブルの両方をサポートします.この組み合わせは,商用LANの異なるケーブル構造を扱うインストーラにとって便利ですネットワークの構築を目的としています.
道具のないプラグは 敷地内の組み立て時間を短縮できますが プロジェクトの本当の利益はワイヤーの座り込みと閉ざしの際にインストーラの規律.
ZCTPU6A-B2は 速度と互換性 そして フィールドでの操作が 簡単なものに 構築されています道具 の ない 構造 と 広い 導体 の 支え に よっ て,設置 者 が 工事 場 の 様々 な 条件 で 作業 する の に より 柔軟 に 対応 する.
| 特徴 | その 意味 | プロジェクト の 利益 |
|---|---|---|
| 道具 の ない デザイン | 標準的なクリップツール組立作業流がない | フィールド終了を高速化し,ツール依存を減らす |
| CAT6A UTP 構造 | CAT6A RJ45プラグの格式 | CAT6A性能位置付けを必要とするUTP銅装置に適しています. |
| 固い線や線状のケーブルサポート | 両 conductor の 構造 に 合致 する | 異なるケーブルタイプでフィールドの柔軟性を向上させる |
| 22/23/24AWG互換性 | 共通のLAN電導体のサイズをサポート | 購入におけるモデル変更の複雑さを軽減する |
| T568A / T568B ワイヤリングサポート | 製品シートに直接表示されている配線順序 | フィールド終了を直感的で繰り返すことができます |
| PCB + IDC 内部レイアウト | 内部接触とワイヤー座席構造は信号の調整をサポート | 終結の一貫性を向上させる |
| RoHS/REACH に準拠する | 適合性に関する声明 | 調達とプロジェクトドキュメントに役立つ |
| ホワイトハウジング | 標準色オプション | 構造化されたインストールで一貫した表示をサポート |
| パラメータ | 仕様 |
|---|---|
| 製品名 | RJ45 UTP CAT6A ツールレスプラグ |
| モデル | ZCTPU6A-B2 |
| 関連製品名 表 | RJ45 UTP CAT6A ツールレスプラグ (ZC-G40U-C6A-B2) |
| タイプ | CAT6A RJ45 シールドなしの道具のないプラグ |
| 色 | ホワイト |
| 準拠性 | RoHS,REACH に準拠する |
| キャベルの種類サポート | 固体と鎖状 |
| キャベルのAWG範囲 | 22AWG / 23AWG / 24AWG |
| 接触抵抗 | 20mオーム |
| 断熱抵抗 | <= 500Mオーム @ 100V DC |
| 電圧に耐える | DC1000V AC700V RMS 60HZ, 1MIN |
| 永続的なリンク | CAT6A 常連: ANSI/TIA/EIA 568B.2-10 に適合する |
| 貯蔵温度 | -40° / +70° |
| 操作温度 | -10° / +60° |
| プラスチック素材 | 新しいPC |
| 金のピン | 青銅,黄金塗装3u'または50u' |
| ターミナル・ピン | 青銅,亜鉛塗装 |
| RJ45 接触寿命 | 750回分 |
| IDC端末寿命 | 250回分 |
プラグは,フォスファールブロンズ接触要素と内部IDC/PCB指向構造を組み合わせたニューPCプラスチックハウジングを使用しています.この構成は,製品がコンパクトであり,直接RJ45機器接続に適している間,フィールド終了一貫性をサポートするように設計されています.
| 建築要素 | 仕様 | 実用 的 な 意味 |
|---|---|---|
| ハウジング素材 | 新しいPC | 耐久性のある囲い構造をサポートする フィールド使用 |
| 金のピン | 青銅,黄金塗装3u'または50u' | プロジェクト要件にコンタクトレベルの期待を調整するのに役立ちます |
| ターミナルピン | 青銅,亜鉛塗装 | 内部導体端末構造をサポート |
| RJ45 インターフェイスライフサイクル | 最低 750 倍 | 常時リパッチされる環境での使用寿命計画に役立ちます |
| IDC 終了 ライフサイクル | 最低 250 倍 | 再決定容量とサービス維持に関する |
フィールドに設置された 道具のないプラグでは 速さだけでは 導体の座席の精度が重要ではありませんインストーラが正しい配線順に一致し,ワイヤがIDCピンキャッシングに入るまで完全にハウジングを押す.
ZCTPU6A-B2は,技術者が現場でコネクタを組み立てなければならないRJ45端末に適しています.特に構造化された銅型LANと通信環境では,遮蔽されていないCAT6Aレベルのプラグアーキテクチャを使用します..
| 応用シナリオ | この プラグ が ぴったり な 理由 | 承認 する 前 に 確かめる べき 事柄 |
|---|---|---|
| 現場LANケーブルの終了 | 道具 を 使わ ない 設計 は,組み立て の 便利 性 を 向上 さ せる | キャベルの AWG と電導体のタイプが一致する |
| フィールド 奉仕 や 修理 作業 | 技術者が迅速に交換または再決定を必要とする場合有用です | 正確なT568A/T568B配列と閉じる品質 |
| 商用建物用銅ケーブル | AWGの広範なサポートは,プロジェクト間の標準化に役立ちます | ケーブルODとコネクタヘッドの周りのスペース |
| OEMまたは請負業者の大量購入 | 明確な技術データと環境データサポート仕様の一致 | 必要な接触塗装とコンプライアンスの必要性 |
| 機器側からの直接ネットワーク接続 | 製品シートは,RJ45ネットワークポートとの互換性を示しています. | 装置側でのプラグボディスペースと曲がり隙間 |
最速の正しい選択は4つのチェックから始まります. システムが遮蔽されていないか, ツールなしのフィールド終了ワークフローが好ましいか,インストーラが標準的なクリンピングではなくIDC座席を承認していますか?そうだとしたら,このプラグは通常,強いフィットです.
| 決定点 | このプラグを選択する | 選択 する こと は でき ない | 代替方向 | 費用/リスク/維持可能性への影響 |
|---|---|---|---|---|
| シールド戦略 | このプロジェクトはUTPケーブルを使用し,遮断式プラグ連続性を必要としません | システムにシールドがあり,マッチされたシールドコネクタが必要です | 保護されたRJ45プラグを使用します. | 正確なマッチは,地球化とEMC不一致を回避します |
| 終了作業流程 | プロジェクトでは 道具なしで現場での組み立てが好ましい | チームは従来のクリップツールプラグワークフローを好みます | 標準的なクリップ型プラグを使用 | 正確なワークフローマッチはインストールエラーを減らす |
| ケーブル導体互換性 | 22AWG,23AWG,または24AWGでケーブルは固体または鎖状です. | ケーブルは,指示された導体範囲外に落ちます. | 実際のケーブルタイプにマッチするプラグを選択 | 設置と接触信頼性の問題を回避する |
| 業績期待 | CAT6A 永久接続の調整が適用される | プロジェクトの仕様には,異なるまたは追加の性能要求が必要です. | 注文する前に仕様の調整を確認 | 提出と受付の不一致を防ぐ |
| 連絡先の仕様 | 標準3u'の塗装は受け入れられるか,50u'は早期に定義される | プロジェクトには未定義な接触レベルが期待されています | RFQ リリース前,塗装の要件を明確にする | 調達と品質の紛争を減らす |
| インストーラ準備 | チームが6つのステップのインストールシーケンスを信頼的に追跡することができます | プロジェクトでは,すべてのインストーラにとって,よりシンプルな熟悉されたワークフローが好まれる. | フィールドスキルレベルに最も一致するコネクタタイプを使用 | 正しい選択は一貫性を向上させ,再作業を減らす |
このモデルは,プロジェクトがUTPケーブルを使用し,導管範囲は2224AWGであり,フィールド技術者は従来のクリッププラグではなく,ツールのないIDCスタイルのプラグを利用する場合に選択します.
正確な選択は,電導体の種類,AWGの互換性,遮蔽要件,フィールドワークフロー,および期待されるライフサイクルを評価する必要があります.技術的に許容可能なプラグが実際の設置環境で不便または信頼性が低下するのを防ぐこと.
| 選択因子 | 質問 する こと | 勧告 |
|---|---|---|
| ケーブルタイプ | プロジェクトでは,固体型,鎖型,混合型ケーブルが使用されていますか? | このモデルを使用するサイトは,両方のサポートする1つのプラグを必要とします. |
| 導体サイズ | 22AWGか 23AWGか 24AWGか? | 大量購入前にケーブルスペックを確認 |
| 遮蔽要件 | 構造化されたケーブルシステムはUTPかシールドですか? | 遮蔽されていないデザインがシステム全体と一致するときにのみこれを選択します. |
| 設置作業流程 | 標準的なクリップリングよりも ツールなしの組み立ての方が プロジェクトに利益をもたらすのか? | フィールド速度と繰り返しが重要であれば,ツールレスを使用 |
| 連絡の要件 | 標準3U'は十分ですか? それとも50U'が好ましいですか? | オーダーリリース前にプレート要求をロック |
| 維持費の期待 | プラグを何度 入れ替えるか 切り替えるか | RJ45 と IDC の寿命データ を サービス の 期待 に 対し て 確認 する |
| サイズ | 価値 | 重要 な 理由 |
|---|---|---|
| 総長さ | 47.40mm | デバイス側クリアランス計画に役立つ |
| 前面幅参照 | 14.4mm | コネクタスペースの認識に関与する |
| 前面の高さの基準 | 11.60mm | 狭い設備のポートに適性を評価するのに役立ちます |
| キャベルの入口直径参照 | Ø13.97 / Ø8.50 が示されています | ストレンスリリエフとケーブルエントリー幾何学を理解するのに役立ちます |
製品シートには6段階の説明書が含まれています.これは,インストール一貫性が終了信頼性とテスト結果に直接影響するため,フィールドチームにとって便利です.
| ステップ | 行動 | インストーラ フォーカス |
|---|---|---|
| 1 | 2cmほどのツールでケーブルジャケットを外します. | 導体 の 隔熱 装置 を 損傷 する こと を 避ける |
| 2 | 端末T568に従ってIDCにケーブルを入れて | 正確なT568AまたはT568Bの順序に従ってください |
| 3 | 余分なワイヤーを切って | 処理を整頓し,制御する |
| 4 | IDC を PCB に挿入する | 座席を正しく確認してください |
| 5 | ワイヤがIDCピンキャッシュに入るまで,両側プラスチックハウジングを押す | 完全に閉ざし,ワイヤー座席を確保 |
| 6 | 完成品 | 試験または導入前に検査 |
主な利点は,標準的なクリップツールワークフローなしでより速いフィールド終了であり,同時にCAT6A無シールドアプリケーション位置付けをサポートする.
22AWG,23AWG,および24AWGサイズで固体ケーブルとストランディングケーブルの両方に適合すると述べられています.
保護されていない CAT6A RJ45 ツールレスプラグなので UTP システムの設計にマッチする必要があります
金色のピンには 3u'または 50u'のオプションが指定されています.
製品シートにはT568AとT568Bのピン配置ガイドが示されており,設置手順では,ターミナルT568に従って電導体をIDCに配置するようにユーザーに指示されています.
購入者は,ケーブルAWG範囲,電導体の種類,遮蔽要件,好ましい塗装レベル,および現場チームがツールなしのインストールワークフローを希望するかどうかを確認する必要があります.
ZCTPU6A-B2は,柔軟なフィールド終了,混合導体互換性,直接設置ガイドを重視するプロジェクトのための実践的な CAT6A UTP ツールレスプラグです.その価値は,ツールのないワークフローのバランスから来ます電気データとコンタクトのカスタマイズオプション
最良の結果のために,明確に定義された無遮断ケーブル構造にマッチし,注文する前にケーブルサイズ範囲を確認し,現場チームは配線と閉じる手順を注意深く実行するようにしてください.これらの条件が満たされた場合効率的な銅場終結のための強力な選択になります.
ケーブル の 種類,電導体 の サイズ,遮蔽 要求,塗装 優先,および プロジェクト 量 を 送信 し て ください.ZION は 購入 する 前 に 最も 適した RJ45 プラグ の 構成 を 確認 する こと に 助け ます.
