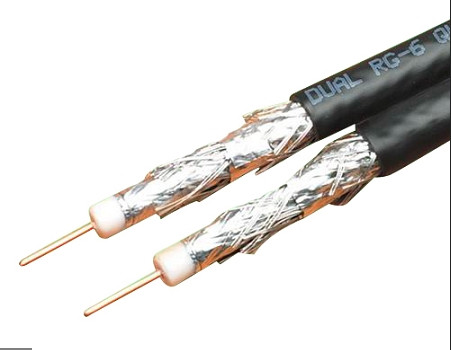

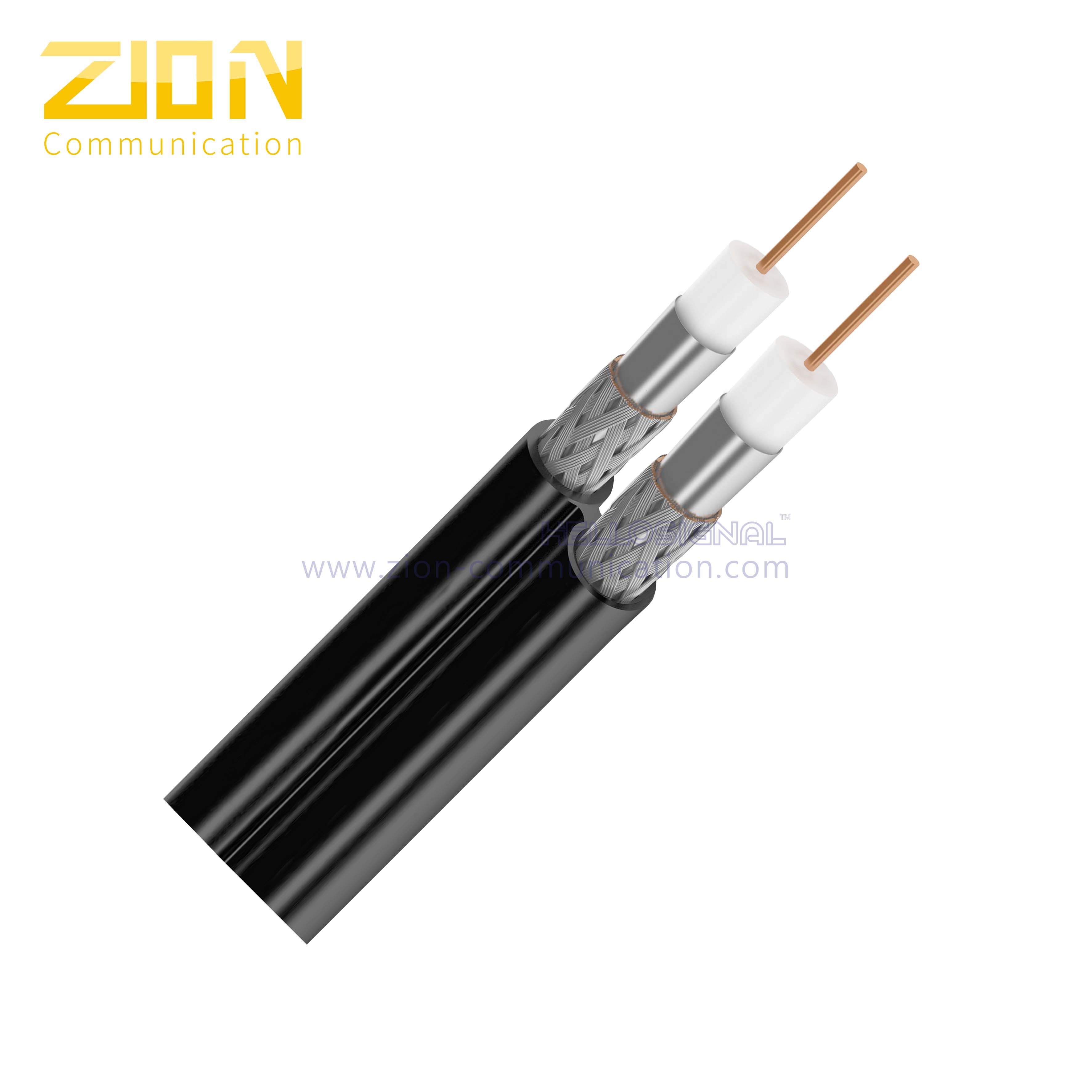

| 導体: | CCS | 誘電: | 泡立ったPE |
|---|---|---|---|
| シールド1: | アルホイル | シールド2: | アルミニウム組みひも |
| ジャケット: | PVC | 色: | 黒または白 |
| パッケージ: | 305M、1000FTの木の巻き枠、パレット | ||
| ハイライト: | クォードによって保護される同軸ケーブル,rg6 クォードの盾の同軸ケーブル |
||
| 構成要素 | 仕様 | 材料 |
|---|---|---|
| 内部導体 | 0.040"/1.02mm/18AWG | 銅製の鋼 |
| ダイレクトリック | 0.180インチ/4.57mm | 発泡PE (ガス拡張ポリエチレン) |
| シールド1 | 0.187インチ/4.75mm | 結合アルミポリプロイレン |
| シールド2 | 60%のカバー | アルミニウム・ブレーディング・ワイヤー |
| シールド3 | アルミニウムテープ | 債権の保持 |
| シールド4 | 40%のカバー | アルミニウム・ブレーディング・ワイヤー |
| ジャケット | 0.297"±0.006"/7.54±0.15mm | PVC (CMRまたはCMG) |
| ジャケットの厚さ | 0.033"/0.84mm | - |
| 適用する | CATV の長距離で使用する | |
| パラメータ | 価値 | 注記 |
|---|---|---|
| 内部電導体の抵抗 | < 87 Ω/km; < 26.6Ω/1000フィート | 最大 20°C |
| 容量 | 52 ±3 pF/m | 15.9 ±0.9 pF/ft |
| 阻力 | 75 ± 3 Ω | - |
| 返済損失 | > 22dB | 5〜1000MHz間 |
| 繁殖 の 速度 | 0.85 | - |
| スパークラーテスト (VAC) | 4 | - |
| 周波数 (MHz) | 最大減衰 (dB/100フィート) | 最大減衰 (dB/100m) |
|---|---|---|
| 5 | 0.58 | 1.90 |
| 55 | 1.60 | 5.25 |
| 83 | 1.95 | 6.40 |
| 187 | 2.85 | 9.35 |
| 211 | 3.05 | 10.00 |
| 250 | 3.30 | 10.82 |
| 300 | 3.55 | 11.64 |
| 350 | 3.85 | 12.63 |
| 400 | 4.15 | 13.61 |
| 450 | 4.40 | 14.43 |
| 500 | 4.66 | 15.29 |
| 550 | 4.90 | 16.08 |
| 600 | 5.10 | 16.73 |
| 750 | 5.65 | 18.54 |
| 865 | 6.10 | 20.01 |
| 1000 | 6.55 | 21.49 |
| ケーブルの曲線半径 | ケーブル直径の10倍 |
| 動作温度範囲 (PVC) | -20°Cから75°C |
| ケーブルの寸法 | 0.2988"±0.006"/7.59±0.15 mm PVC |
| 標識 | シオン通信 KT0691 RG6 二重結合 60% 非結合 40% PVC ((CMRまたはCMG) CATV コーアキシアルケーブル ***M/FT |
| パッケージ | 500ft/Pull Box, 1000ft/Wooden Spool/Pallets 引く箱, 1000ft/Wooden Spool/Pallets 引く箱, 1000ft/Wood Spool/Pallets 引く箱, 1000ft/Wood Spool/Pallets 引く箱, 1000ft/Wood Spool/Pallets 引く箱, 1000ft/Wood Spool/Pallets 引く箱, 1000ft/Pallets 引く箱, 1000ft/Pallets 引く箱, 1000ft/Pallets 引く箱, 1000ft/Pallets 引く箱, 1000ft/Pallets 引く箱 |
| 配達時間 | 通常,預金を受け取ってから25日 |
| 詳細情報 | 連絡してください. |
