| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Zion communication OR OEM |
| 証明: | ISO, CE, RoHS, UL |

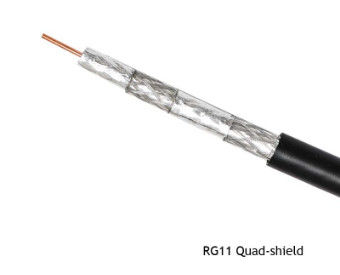

| モデル番号: | RG11同軸ケーブルCMR |
| 最小注文数量: | 30 の KM |

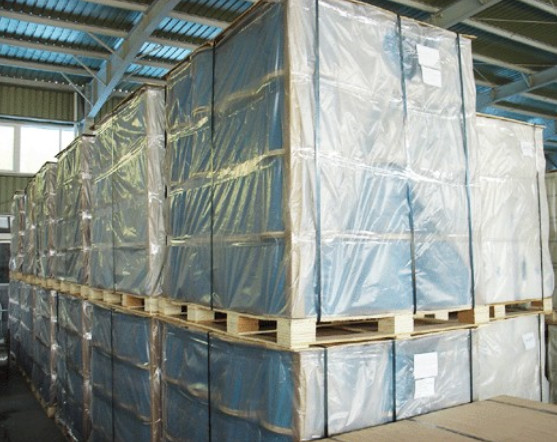

| パッケージの詳細: | 305M、1000FTの木の巻き枠、カートン |
| 受渡し時間: | 25 営業日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 3000KM/月 |
| 導体: | CCS | 誘電: | 泡立ったPE |
|---|---|---|---|
| シールド1: | アルホイル | シールド2: | アルミニウム組みひも |
| ジャケット: | CMRはポリ塩化ビニールを評価した | 色: | 黒または白 |
| パッケージ: | 305M、1000FT、木製リール、カートン | ||
| ハイライト: | クォードによって保護される同軸ケーブル,rg6 クォードの盾の同軸ケーブル |
||
デジタルケーブル,衛星,アンテナ,通信システムにおいて優れた性能を備えるように設計されています特徴的なインペダンス75オムと包括的なシールド信頼性の高いRF信号伝送を様々なアプリケーションで提供します

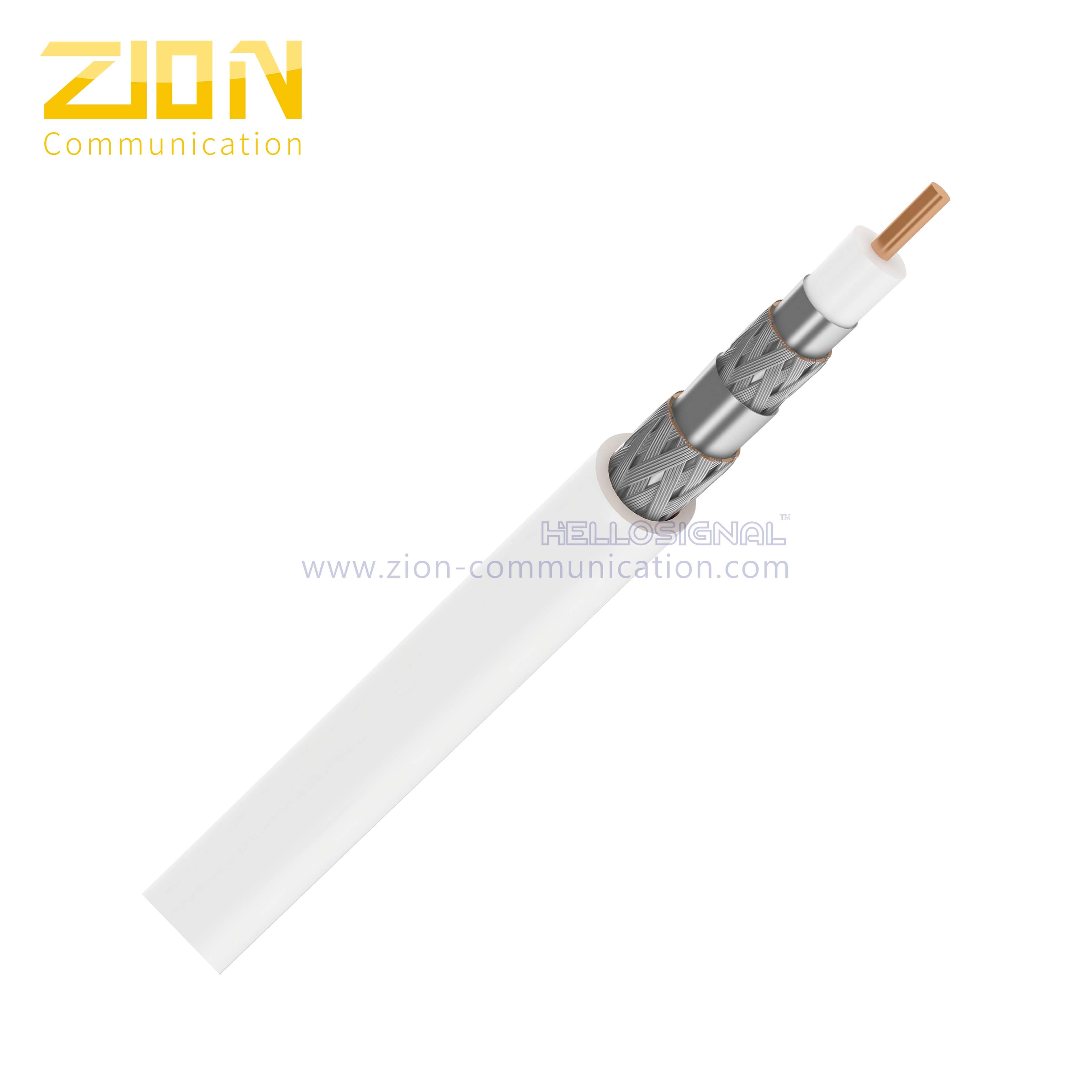

私たちの公式のCATV同軸ケーブルカタログをご覧ください| 構成要素 | 仕様 | 材料 |
|---|---|---|
| 内部導体 | 0.064"/1.63mm/14AWG | 銅製の鋼 |
| ダイレクトリック | 0.280インチ/7.11mm | 泡付きPE |
| シールド1 | 0.287インチ/7.29mm | 結合されたアルミポリプロピレン |
| シールド2 | 60%のカバー | アルミニウム・ブレーディング・ワイヤー |
| シールド3 | 債権のないもの | アルミ製のラミネートテープ |
| シールド4 | 40%のカバー | アルミニウム・ブレーディング・ワイヤー |
| ジャケット | 0.407"±0.006"/10.34±0.15mm | PVCCMRまたはCMG (UL) |
| ジャケットの厚さ | 0.037"/0.94mm | |
| 適用する | CATV の長距離で使用する | |
| パラメータ | 価値 |
|---|---|
| 内部電導体の抵抗 | < 87 Ω/km (< 26.53 Ω/1000フィート) |
| 容量 | 52 ±3 pF/m (15.85 ±1 pF/ft) |
| 阻力 | 75 ± 3 Ω |
| リターン損失 (5-1000MHz) | > 22dB |
| 繁殖 の 速度 | 0.85 |
| スパークラーテスト (VAC) | 4 |
| 周波数 (MHz) | 最大減衰 (dB/100フィート) | 最大減衰 (dB/100m) |
|---|---|---|
| 5 | 0.38 | 1.25 |
| 55 | 0.96 | 3.15 |
| 83 | 1.18 | 3.87 |
| 187 | 1.75 | 5.74 |
| 211 | 1.90 | 6.23 |
| 250 | 2.05 | 6.72 |
| 300 | 2.25 | 7.38 |
| 350 | 2.42 | 7.94 |
| 400 | 2.60 | 8.53 |
| 450 | 2.75 | 9.02 |
| 500 | 2.90 | 9.51 |
| 550 | 3.04 | 9.97 |
| 600 | 3.18 | 10.43 |
| 750 | 3.65 | 11.97 |
| 865 | 3.98 | 13.05 |
| 1000 | 4.35 | 14.27 |
| プロパティ | 価値 |
|---|---|
| ケーブルの曲線半径 | ケーブル直径の10倍 |
| 動作温度範囲 (PVC) | -20〜75 °C |
| ケーブルの寸法 | 0.41"±0.006"/10.39±0.15mm |
