| 起源の場所: | 中国 |
|---|---|
| ブランド名: | Zion communication OR OEM |
| 証明: | MSHA, CE,CPR, RoHS |
| モデル番号: | VHFの漏れやすいき線ケーブル |
| 最小注文数量: | 10のKM |
| パッケージの詳細: | 500M、1000Mの木のドラム、パレット |
| 受渡し時間: | 普通15仕事日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 1000KM/月 |
| 内部のコンダクター: | 2.31 ± 0.05mmの裸の銅 | 誘電体: | 9.50 ±の0.20mm泡立ったPE |
|---|---|---|---|
| 盾: | 16 x 0.60mmの裸の銅線のブレード | 内部のジャケット: | 13.00 ± 0.20mmのPEの黒 |
| 外のジャケット: | 15.00 ± 0.20mm FR-PVCかLSZH |

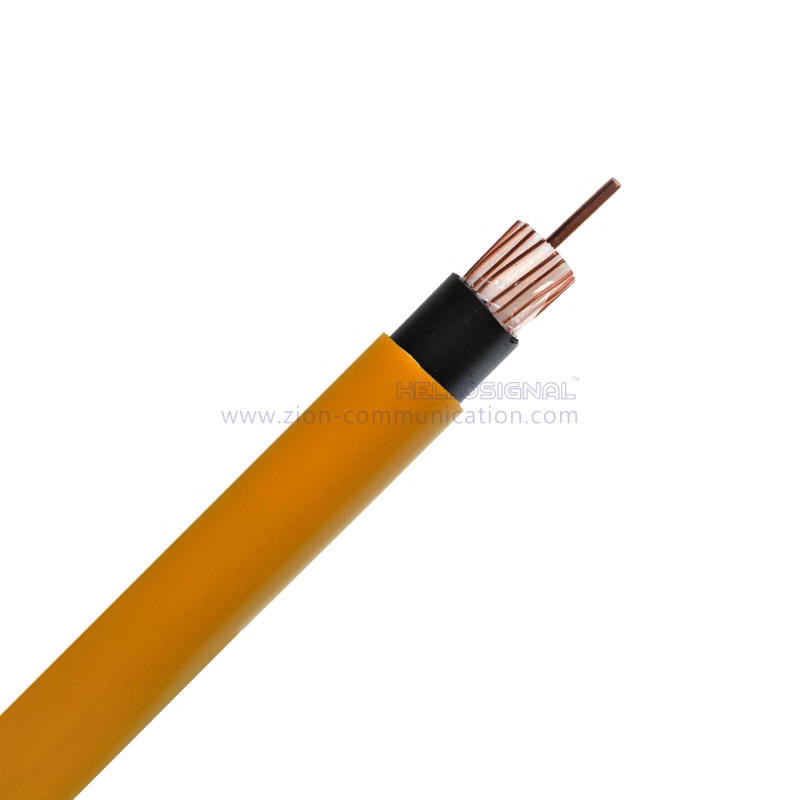

| VHF漏洩フィーダーケーブル(NO.7100500) | ||
| 建設パラメータ: | ||
| 内部導体 | 2.31 ± 0.05mm 裸銅 | |
| 誘電 | 9.50 ± 0.20mm 発泡PE | |
| シールド | 16 x 0.60mm 裸銅線編組 | |
| インナージャケット | 13.00 ± 0.20mm PE ブラック | |
| アウタージャケット | 15.00 ± 0.20mm FR-PVC または LSZH | |
| 応用 | 鉱山地下通信システム用 | |
| 電気的特性： | ||
| 内部導体 DC 抵抗 |
マックス。<4.1Ω/kmであること | |
| 外部導体 DC 抵抗 |
マックス。<3.9Ω/kmであること | |
| 絶縁抵抗 | ＞10.4Ω/km | |
| キャパシタンス | 54pF/m | |
| インピーダンス | 75±3Ω | |
| 周波数 | 5～500MHZ | |
| 減衰 | ≤3.4dB/100m @ 85MHZ | |
| ≤4.2dB/100m @ 150MHZ | ||
| ≤4.8dB/100m @ 160MHZ | ||
| ≤6.2dB/100m @ 450MHZ | ||
|
断面:
|
||
| 機械的および環境的特性: | ||
| 最小曲げ半径 | 150mm | |
| 動作温度範囲 | -40℃+70まで℃ | |
| ケーブル寸法 | 15.00 ± 0.20mm FR-PVC または LSZH | |
